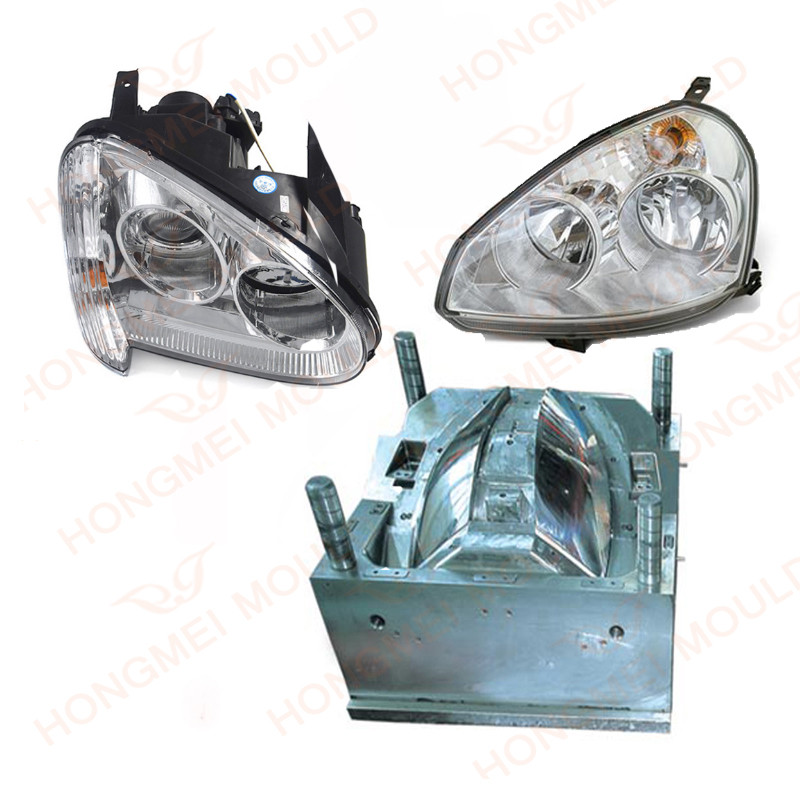

Калап за вбризгување на капакот на автомобилската светилка

Калап за вбризгување на капакот на автомобилската светилка

Пластична мувла: Калап за вбризгување на капакот на автомобилската светилка

Шуплина на мувла: 1+1

Топол тркач: 4 капки со грејни калеми „HOTSET“, одделен контролер за температура

Челик со шуплина на мувла: DIN 1,2738

Челик со јадро на мувла: DIN 1.2312

Вметнување лизгач на мувла: DIN 1.2738 со Nitriding

Активирање на влошката на јадрото: 4 хидраулични цилиндри

Пластичен материјал: ABS

Време на циклус: 40 секунди

Време на испорака: 50 дена

За кое било друго барање можете да разговарате со нас.

Вовед во автомобилска светилка

Главните компоненти на предните и задните светла се: левата и десната леќа, левата и десната декоративна рамка, десната и левата обвивка на светилките и десните и левите ретровизори.

Барања за изгледот на автомобилската светилка

1 . Оптички објектив

 Производот е проѕирен, од внатрешната страна има шема, барањето за изглед е големо

2 . Обвивка за украсување

Изгледот на производот е алуминизиран, а некои области треба да се замрзнат

3 . Школка за светилка
Производи за внатрешни функции, отвори за капачиња, отвори за задниот капак и други барања за склопување.

4 . Рефлектор

Производи за галванизација, постојат строги барања за дистрибуција на светлина, изглед на алуминиумско позлата

Структура за дизајн на мувла

Автомобилската лесна обвивка пластика е лесно да се придржува до феноменот на фиксна мувла, за да се реши обвивката од светилката пластична фиксна заштита на дизајнот на мувла е:

* Пред дизајнот на калапот, проверете дали наклонот на ослободување на областа со голема сила на стегање на пластичните делови е поголем од 3 степени или повеќе и обидете се да го дизајнирате на повеќе од 5 степени за да избегнете лепење фиксирана мувла и оштетување од влечење на пластични делови.

* Инвертната шема е дизајнирана на внатрешната страна на пластичните делови каде што калапот лесно се лепи и силата на запечатување е голема. Длабочината на превртената шема е 0,5 ~ 1 mm, а инвертираната шема е дизајнирана во близина на кружниот агол на пластичните делови.

* Дизајнирајте зајакнувачки шипки на внатрешната страна на обликуваните делови каде што силата на стегање е голема или дизајнирајте превртена кука на шипката за туркање.

Каналот за вода за ладење ја прифаќа комбинираната форма на „вертикална водоводна цевка + наклонета водоводна цевка + бунар за вода за подигнување“, а системот за ладење преференцијално прифаќа вертикална водоводна цевка. Следна е наклонета водоводна цевка, само тогаш добро го КОРИСТИ типот на преградата.

Комбинираниот канал за ладење е рамномерно распореден и блиску до шуплината, која е погодна за мувла за инјектирање со голема серија и висока прецизност. Неговиот недостаток е обработката на цевките за вода за ладење е попроблематична.

Во дизајнот на калапот, областа со голема сила на држење на пластичните делови се должи на наклонот на матрицата од повеќе од 5 степени и превртената шема од 0,5 mm длабочина е дизајнирана на подвижната страна на мувлата.

Затоа, исфрлањето и соголувањето на мувлата е мазно, механизмот се движи непречено, мувлата е безбедна, стабилна и сигурна, а калапот не се придржува до феноменот на фиксирана мувла, успешно го решава проблемот со пластичните делови од обвивката од светилката лепејќи фиксна мувла. По пробното производство, моделот има добар ефект на вчитување и стабилна димензија.

Предност на компанијата Hongmei Mold
- Бесплатен дизајн: Вклучувајќи дизајн на делови и дизајн на мувла
- Услуга: 24 часа on line услуга
- Опрема: Машини за глодање со голема брзина со пет оски
Машини за глодање со голема брзина со три оски
ЦПУ машини за мелење
Машини за дупчење длабоки дупки
Машини за мелење со големи размери
CNC машини за гравирање
Електрични искри (EDM)
секач за жица
