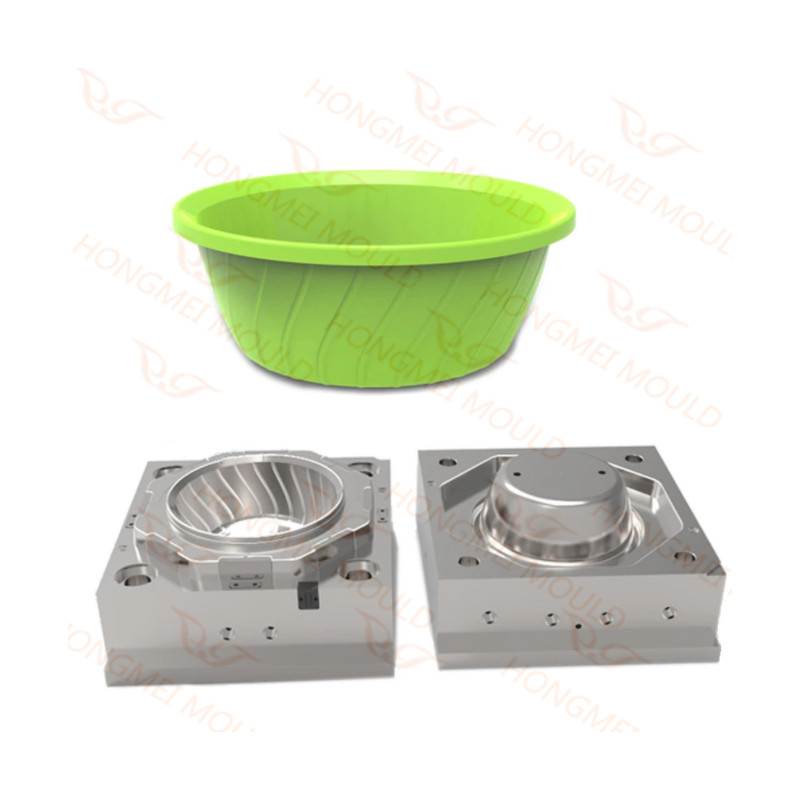

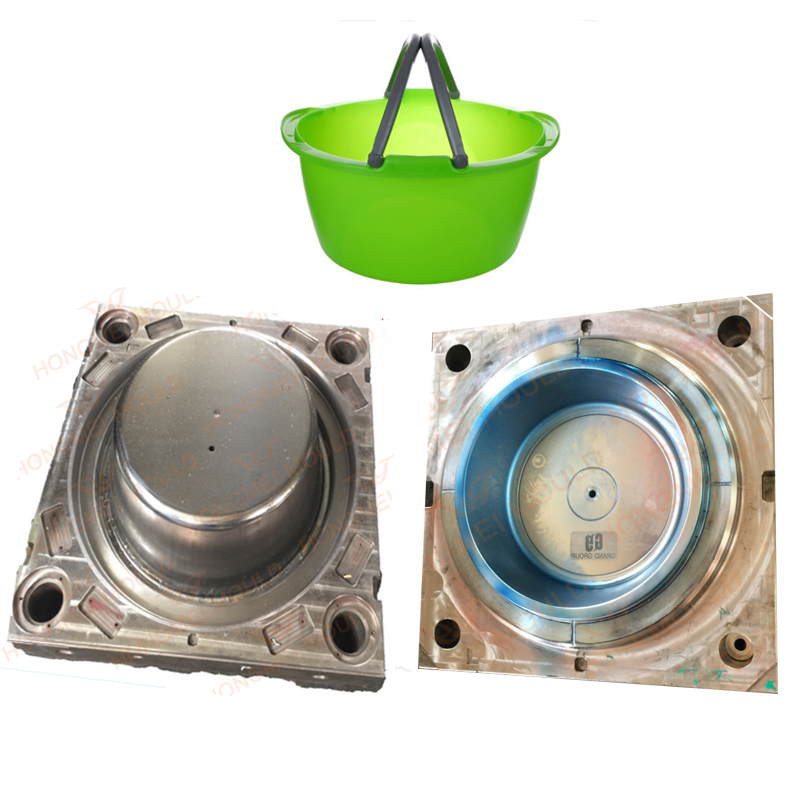

Калап за вбризгување на пластичен втор рачен мијалник

Опис на мувла за вбризгување на пластичен втор рачен мијалник

Калап челик: P20

Плоча за мувла: S50c

Тркач: Ладен тркач

Шуплина: Единечна празнина

Систем за исфрлање: Игла за исфрлање

Систем за ладење: Циклирајте вода

T1 време: 35 дена

Животот на мувла: 500.000 снимки

Нашата услуга

Инженерските способности вклучуваат:

1.Деловидизајн

2.R&D производи

3. Прототип дизајн и производство собранието

4. Реномиран софтвер за дизајн што се користи за сите дизајнерски работи

5.Брз дизајн на автоматско преработка

6.Калап за мијалникдизајн со тим од искусни специјалисти

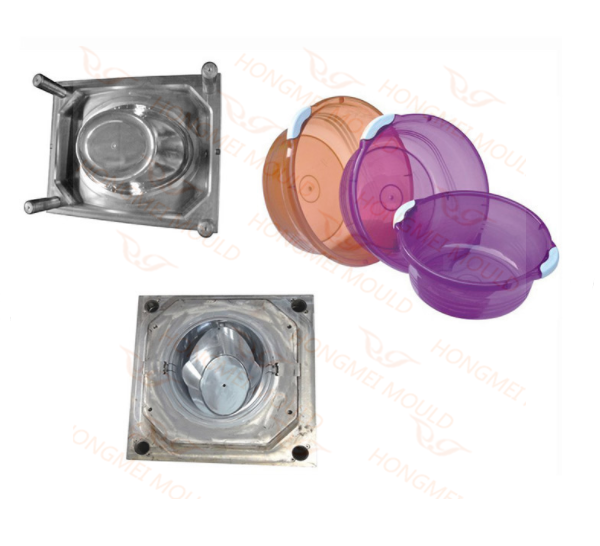

Нашето шоу за примероци на мијалник

Нашата просторија за примероци има многу типови на базени и други производи за кутии за клиентите да изберат и да го проверат квалитетот.

се разбира, ние исто така би можеле да се усогласиме со вашиот опис за да нацртаме и дизајнираме нови производи за вас.

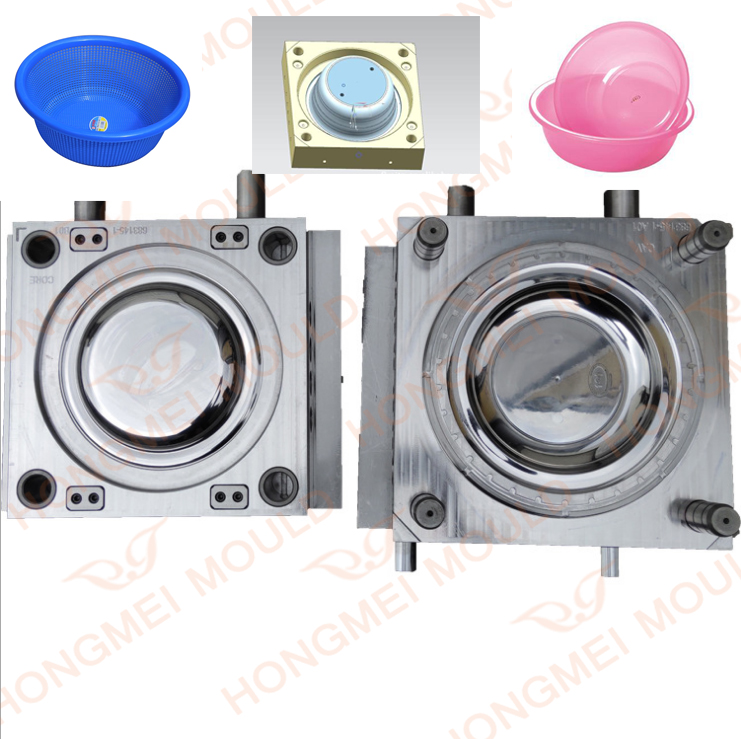

Дизајн на мијалник

Со комплетен дизајн систем, Hongmei е одговорен за напредно истражување и развој на нови производи. Со напредни технологии CAD / CAE / CAM и софтвер UG, CATIA, MOLD FLOW, PRO/E, компанијата врши оптимизација на дизајнот на производите за да го скрати циклусот на развој на производот и да го обезбеди квалитетот наКалапи за мијалник.

Дводимензионалниот графиконски цртеж, како критичен чекор во процесот на правење калапи, содржи сеопфатни прописи за големината, перформансите, техничките барања на различни делови од калапот, што е основа за тестирање и анализа на процесот.

3D дизајнот обезбедува живописни и визуелни слики на кои дводимензионалниот дизајн не успева. Тродимензионалните цртежи на компанијата ги црта стручниот технички персонал. Виртуелното движење на производите иКалапи за мијалникможе да ги прикаже перформансите на калапи и производи за време на фазата на дизајнирање, така што перформансите може однапред да се подобрат и да се произведат подобри калапи и производи; Покрај тоа, тридимензионалните цртежи во голема мера го скратуваат производниот циклус и создаваат непроценливи економски придобивки за клиентите.

Механизам за исфрлање

Механизмот на исфрлувачот се состои од иглички за исфрлање, иглички за исфрлање со спру, или иглички за исфрлање, иглички за враќање на ејекторот, плоча за задржување на иглички, плоча за склопување на игли, кутија за исфрлање и прачка за исфрлање.

Игличките за исфрлање се направени од шипка за дупчење, вознемирени на крајот за држење и по можност прави, без потреба од вртење. Тие треба да се стврднат.

Во овојКалап за мијалник,  за секое леење се користат иглички за исфрлање.

Се користи една игла за исфрлање на спру. Се користат три иглички за враќање на ејекторот.

Тие го туркаат склопот на ејекторот назад во положбата како што е прикажано кога калапот се затвора.

Пиновите се држат во плочата за држење која е зашрафна на плочата за склопување. Овие плочи треба да бидат рамни, но не мора да бидат мелени или тврди.

Склопот на ејекторот се движи напред-назад во кутијата за исфрлање; патувањето е прикажано на детали 25.

Кога ќе се отвори пресата, шипката за исфрлање удира во стоп и го турка склопот напред до границата на патувањето. Патувањето е доволно за да го истурка парчето од јадрото.

Кога наWмувла за пепелниксе затвора, клиновите за враќање го исфрлаат од плочата за држење колку патува.

Тие го удираат лицето на плочата за држење и го туркаат склопот назад во положбата на обликување.

Склопот на ејектор може да виси на игличките, а плочите може да ги исчистат страните на кутијата. Во овој калап, кутијата за исфрлање е квадратна, а за формирање на кутијата се користат четири дистанца.

Завртките се користат за држење на разделувачите на плочата на адаптерот. Ова е за погодност при склопување.

Кутијата за исфрлање може да се направи заоблена и да се извади од цврст блок за да ја вклучи плочата на адаптерот, ако калапот не е премногу голем.

Спру, Тркачи и Гејтс
Материјалот се внесува во калапот преку спру; заострената дупка во черупката на шприц е прикажана како детал 16.

Од шприцот, тој тече низ шесте тркачи (детал 17) и портите, прикажани со мал засек во блокот на шуплината на крајот од тркачот.

Струјната черупка е изработена од калап челик и е зацврстена.

На крајот на главата, мала вдлабнатина е обработена за да одговара на конкретниот тип на млазница што ја претпочита калаперот.
