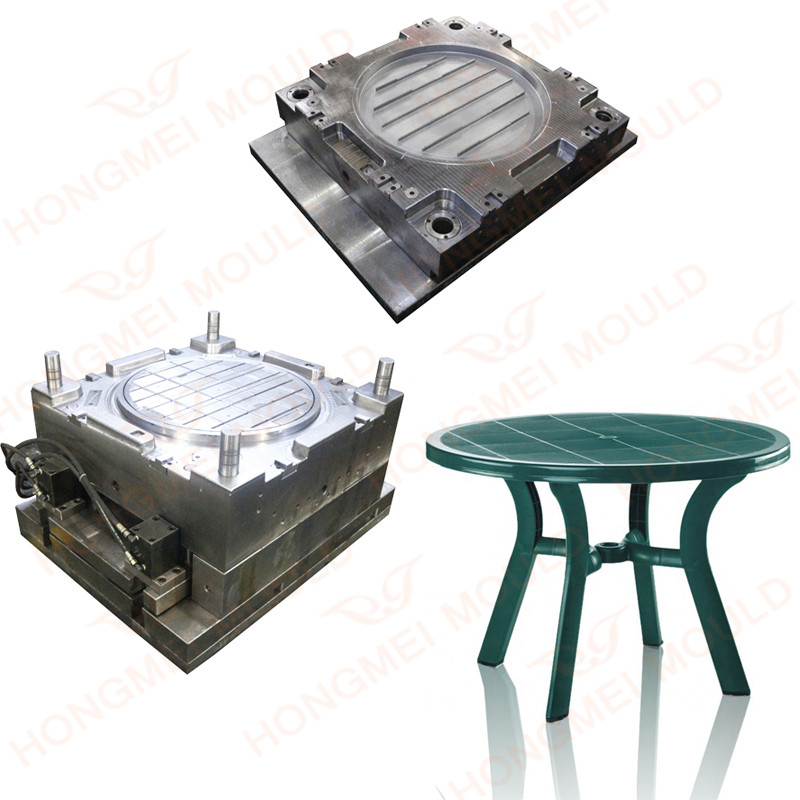

Тркалезна градина Калап за пластична маса

Тркалезна градина Карактеристика за мувла за пластична маса

Суровина: ПП

 Челик за мувла: 718

 Основа на мувла: 45#

 Тркач: жежок тркач голема порта

 Исфрлање: стриптизер

 Траење на мувла: 500.000 снимки

 Датум на испорака: 75 работни дена

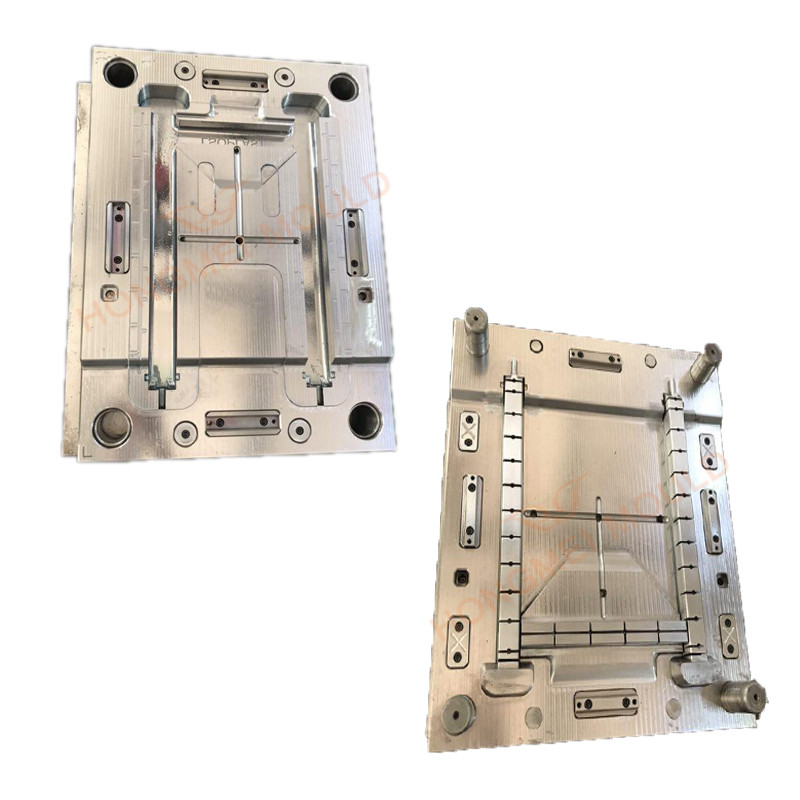

Процесот на изработка на овој калап од нашата компанија Hongmei

Hongmei Mold ќе го избере најсоодветниот челик за правење калапи според вашите производи, обичноТркалезна градина Калап за пластична маса, нашата компанија ќе препорача челик 718 со гарантен век на мувла од 500000 снимки. Пред дизајнот на мувла, ќе го анализираме производот за да провериме дали може да тече рамнотежа. За мувла на нозете, треба да користи цилиндар со масло за да го помести основниот дел бидејќи производот за ногата внатре е шуплив. Со прецизна опрема за алати и строга контрола на димензиите, изгледот и фитинзите на примероците за тестирање се добри по тестирањето на мувлата и можеме да ви ја испратиме калапот за кратко време. Нашата компанија обрнува внимание на дизајнот на системот за тркач и системот за ладење, ние користиме добар бренд за топол тркач кој има добри повратни информации од нашите клиенти, системот за топол тркач ќе се однесува добро полнење. Освен тоа, нашите линии за ладење ќе бидат дизајнирани блиску до позицијата на обликување на производот за да се постигне најголем ефект на ладење. Ние ќе дизајнирамеТркалезна градина Калап за пластична масада одговара на параметарот на вашата машина. И ако не можете да отворите 3D дизајн на мувла, го имаме нашиот извештај за мувла, можете да го видите нашиот извештај за мувла за да ја проверите големината на мувлата, дијаметарот на линијата за ладење итн.

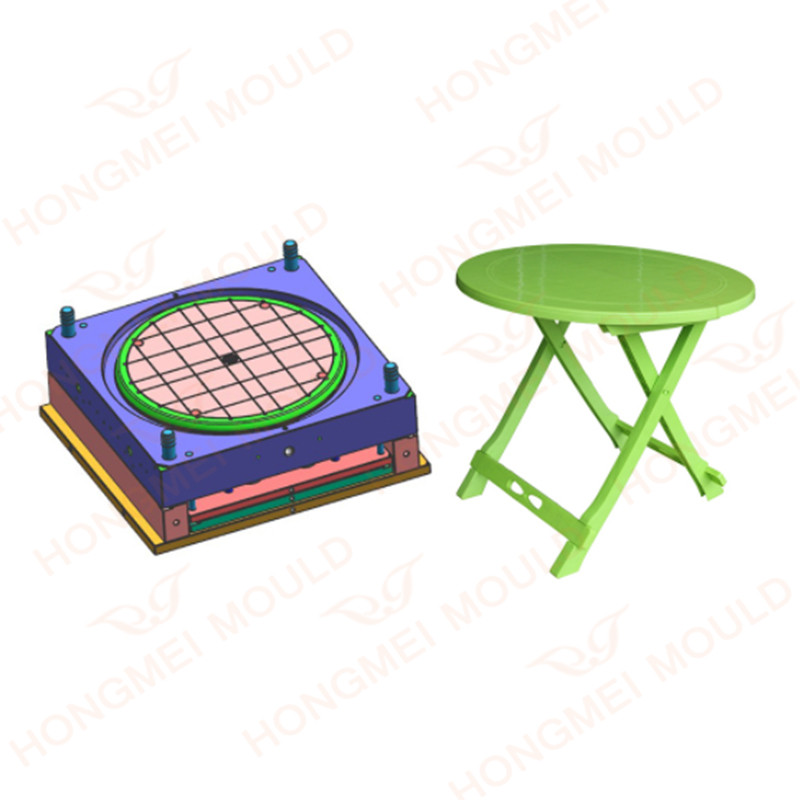

Принципот на дизајн на мувла за пластична тркалезна маса

1. Дизајнерска основа

* Точноста на димензијата и нејзината релативна димензија

Според специфичните барања и функции на целиот производ од пластични производи за да се утврди неговиот надворешен квалитет и специфична големина припаѓа на кој вид: изглед барања за квалитет се повисоки, големината барања точност се пониски пластични производи, како што се играчките; Функционални пластични производи, строги барања за големина; Пластични производи, како што се камери, кои се строго потребни по изглед и големина.

* Дали наклонот на стриптизета е разумен

Наклонот на уривање е директно поврзан со декалапирањето и квалитетот на пластичните производи, односно со процесот на вбризгување, дали инјектирањето може да се изврши непречено; наклонот на рушење е доволен; наклон кон пластични производи во обликувањето на површината за разделба или разделба; дали тоа ќе влијае на точноста на изгледот и големината на дебелината на ѕидот; дали тоа ќе влијае на јачината на дел од пластичните производи.

2. Процедури за дизајнирање

Анализа и варење на цртеж на пластичен производ и цврст (цврст примерок):

* Геометријата на производот

* Димензии, толеранции и одредници за дизајн

* Технички барања

* Име и бренд на пластика

* Површински барања

* Број на шуплина и распоред на шуплината

* Тежина на производот и волумен на инјектирање на машината за инјектирање

* Проектираната површина на производот и силата на стегање на машината за инјектирање

* Големината на калапот и ефективната површина на калапот за инсталација на машината за инјектирање, (или растојанието помеѓу влечната шипка на машината за инјектирање)

* Прецизност на производот, боја

* Дали производите имаат јадра на страничните вратило и нивните методи на третман

Беше одреден бројот на шуплината, а потоа за распоредот на шуплината, распоредот на положбата на шуплината, распоредот на шуплината вклучуваТркалезна градина Калап за пластична масаголемината, дизајнот на системот за затворање, рамнотежата на системот за затворање, дизајнот на лизгачот за влечење на јадрото) институции, влошката и дизајнот на јадрото, дизајнот на системот за размена на топлина, овие проблеми и површината за разделување и изборот на локацијата на портата, така што во процесот на конкретниот дизајн, да се направат потребните прилагодувања, со цел да се постигне посовршен дизајн.

3. Определување на површината за разделба

Тоа не влијае на изгледот. За да се обезбеди точност на производите, обработка на мувла, особено обработка на празнина.

Тоа е погодно за дизајнот на системот за истурање, системот за издувни гасови и системот за ладење.

Погодно е отворањето на матрицата (разделба, декалапирање) за да се осигура дека производите се оставени на страната на матрицата што се движи кога се отвора матрицата.

Олеснете го распоредот на металните блокови.

4. Дизајн на систем за истурање

Дизајнот на системот за истурање вклучува избор на главниот проточен канал, определување на обликот и големината на делот за тркала, изборот на локацијата на портата, формата на портата и одредувањето на големината на делот на портата.

При дизајнирање на систем за капа, прво се избира локацијата на портата.

Изборот на локацијата на портата е директно поврзан со квалитетот на обликувањето на производот и непречениот процес на вбризгување. Изборот на локацијата на портата треба да ги следи следниве принципи:

* Локацијата на портата треба да биде избрана на површината на разделбата што е можно подалеку, за да се олесни Тркалезна градина Калап за пластична маса обработка и употреба на чистење на портата

* Растојанието помеѓу положбата на портата и секој дел од шуплината треба да биде конзистентно колку што е можно, а протокот на алатот треба да биде најкраток

* Локацијата на портата треба да обезбеди пластика да тече во шуплината, шуплината во широките, дебели ѕидни делови, за да се олесни мазниот пластичен проток

* Позицијата на портата треба да се отвори на најдебелиот дел од пластичните делови

* Избегнувајте директно вбризгување на пластика во ѕидот на шуплината, јадрото или влошката кога тече низ шуплината, така што пластиката може да тече во сите делови на шуплината што е можно поскоро и избегнувајте деформација на јадрото или влошката

* Обидете се да ги избегнете производите што создаваат ознаки за заварување, или да направите ознаките за заварување во производот не се важни делови;

Положбата на портата и насоката на доток на пластика треба да направат пластиката да тече во шуплината, долж паралелната насока на шуплината рамномерен прилив и да придонесе за испуштање на гас во шуплината

* Вратата треба да биде поставена на делот од производот што најлесно се отстранува без да влијае што е можно повеќе на изгледот на производот.

5. Дизајн на издувен систем

Издувниот систем игра важна улога во обезбедувањето на квалитетот на формирањето на производите.

Користејќи го отворот за издувни гасови, отворот за издувни гасови генерално се наоѓа на делот каде што празнината е пополнета на крајот. Длабочината на отворот за издувни гасови варира кај различни пластики и во основа се одредува со максималниот клиренс што го дозволува пластиката без прирабници, на пример, ABS0.04 е под 0,02 mm малтер и 0,02 челик.

Користете го просторот за прицврстување на шипката за туркање на јадрото или специјалниот приклучок за издувни гасови до издувните гасови; Понекогаш за да се спречат производите во исфрлањето предизвикани од вакуумска деформација, мора да се постави иглата за гас; Понекогаш компонентите против вакуумска адсорпција се дизајнирани да спречат вакуумска адсорпција на производи и модули.

6. Дизајн на систем за ладење

Дизајнот на системот за ладење е комплицирана работа, која треба да го земе предвид ефектот на ладење и униформноста на ладењето, како и влијанието на системот за ладење врз целокупната структура наТркалезна градина Калап за пластична маса.

7. Вклучете:

* Распоредот на системот за ладење и специфичната форма на системот за ладење

* Одредување на специфичната локација и големина на системот за ладење

* Клучни делови како што се подвижна мувла или вметнете ладење

* Ладење на странични лизгачи и странични јадра

* Дизајн на елементи за ладење и избор на стандардни елементи за ладење

* Дизајн на заптивна структура

Прифатете мали нарачки на производи за вбризгување со мали MOQ.

Има 6 високи инженери, 5 дизајнери и 50 искусниТркалезна градина Калап за пластична масаработниците за да се осигураат дека процесот на нарачки се управува што е можно поефикасно.

Прецизна структура на мувлата, скратување на времето на циклус на мувла, продолжување на животниот век на мувлата е нашата конечна цел на квалификувани калапи.

Нашата ефикасна комуникација и работа може да ги задоволи барањата на клиентите и развива долгорочна соработка со win-win.

Hongmei секогаш може да биде ваш сигурен снабдувач.
